9 900 ₴
Стандартна комплектація розрахована для батареї 96 осередків.
Під час встановлення необхідно відкрити батарею для отримання відкритого доступу до контактів осередків.

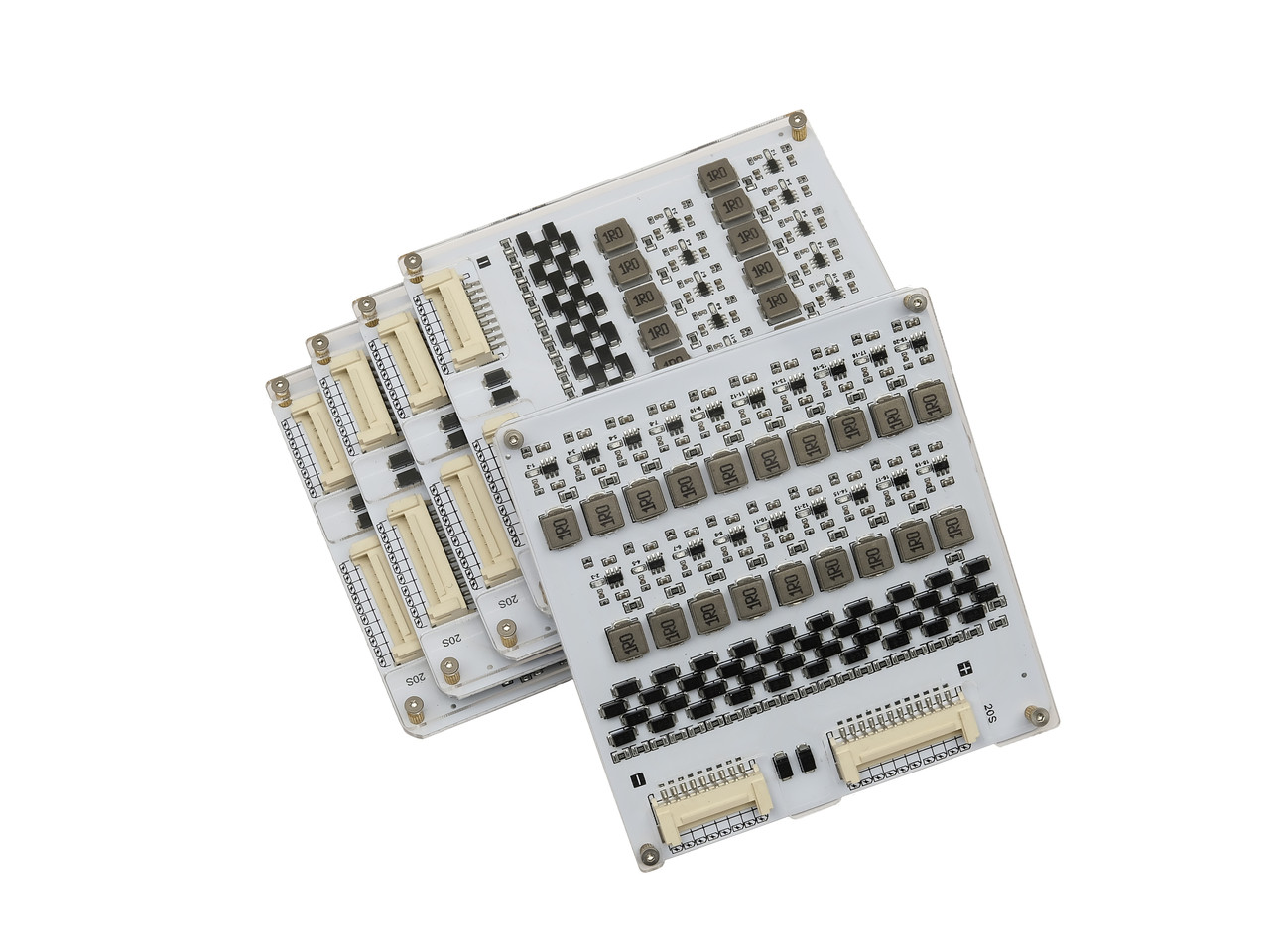

У комплект входить 5 плат. Силіконові дроти 60 см.
Характеристики
Діапазон балансування напруги, старт 0.1 В, зупинка 0,03 В, сила струму 1.2 А
- Робоча напруга 2,5-4,5 В
- Наднизьке енергоспоживання 2 мА;
- Незалежно від того, заряджається АБ, розряджається або перебуває в режимі очікування, балансування почнеться як тільки сусідня різниця напруги досягне 0,1 В;
- Вхід у режим сну за досягнення нижче ніж 2,0 В;
- Підходить для батарей із максимальною напругою до 4.5 В;
- У разі досягнення вище 4,5 В на одній з комірок плата балансування буде зіпсована;
- У разі короткого замикання плата балансування вийде з ладу.
- Якщо під час складання не дотримана послідовність під'єднання комірок щодо наростання напруги — світловий індикатор періодично блиматиме;
- Активна балансувальна плата, може поєднуватися з оригінальним блоком захисту АБ BMS
- Не може використовуватися окремо для заміни BMS.
- Балансувальні дроти можна вкоротити, але всі дроти мають бути однакової довжини.
Використовуйте активний балансир паралельно з оригінальним блоком захисту акумулятора BMS.
Схема під'єднання представлена на фотографіях.
Кожен модуль під'єднується до 20 комірок, але перші й останні комірки під'єднуються послідовно для синхронізації балансувальних плат (яке правило не поширюється на першу й останню комірку в складанні.
Якщо індикатор (світлодіод) балансира горить, це вказує на нормальну роботу балансування комірки. Коли індикатор балансування вимкнений, балансир перебуває в режимі очікування.
Коли індикатор балансиру блимає, це нагадує вам про неправильне під'єднання послідовності комірок.
Електромонтаж:
За електромонтажу балансувальні дроти треба під'єднувати за порядком.
1. Спочатку приєднайте негативну клему (чорний дріт)
2. Далі під'єднуйте позитивні клеми за порядком збільшення напруги.
3. З'єднання між платами балансування треба проводити паралево (див. картинка)
Категорично забороняється подовжувати або вкорочувати балансувальні кабелі.
Питання під час експлуатації:
1: Чому індикатор не спалахує після встановлення?
Під час встановлення в нову батарею. Зазвичай різниця в напруженні не перевищує 0,1 В. Під час використання, коли різниця напруг у ланцюжку перевищить 0,1 В, автоматично запуститься балансування.
2: Чому після досягнення балансування зберігається різниця ємності батарей?
Деякі батареї неабияк застаріли, і їх внутрішній опір став дуже великим. Стандарт різниці напруги 0,03 В дійсно буде досягнутий наприкінці балансування. Однак напруга батареї зміниться у разі навантаження. Напруга більш містких комірок трохи опуститься, а напруга низько містких комірок неабияк зменшиться.
3: Скільки часу потрібно для активного балансування після встановлення?
Рекомендується для якіснішого балансування, зарядити батарею на 100% і дочекатися повного балансування.
Акумуляторні комірки з великими перепадів напруги, зазвичай, неабияк вирівнюються після 5 циклів повного розряджання та заряду.
Гарантія не поширюється на фізичні ушкодження, спричинені людиною, як-от: коротке замикання, перенапруження, неправильне під'єднання, потрапляння води, штучна зміна структури параметрів ланцюга тощо.
